Стоместные станки для литья столовых и хозяйственных свечей - арт. с-010.

Хозяйственные свечи — как правило изготавливают из неокрашенного парафина средней или высокой очистки, имеют простую цилиндрическую форму и белый полупрозрачный или непрозрачный цвет. Самый простой, дешёвый и распространённый вид свечей. Обычно их применяют в условиях временного отсутствия электроэнергии.

Столовые свечи — подобно хозяйственным свечам имеют удлинённую цилиндрическую форму (ровный цилиндр или вытянутый конус). В производстве столовых свечей применяются различные красители для придания им красивого эстетического вида. Столовые свечи используют для придания колорита различным мероприятиям.



Назначение:

Стоместные станки серии с010 предназначены для изготовления столовых и хозяйственных свечей из расплава свечной массы (восковые, парафиновые, стеариновые композиции) методом литья.

В конструкцию данного вида свечных станков заложена возможность модификации путем замены формообразующих трубок и поршней, для изготовления хозяйственных свечей различной конфигурации. Однако как показывает опыт такие станки чаще всего используются для серийного производства какого-либо одного типоразмера свечей.

В связи с трудоемкостью замены и перегерметизации формообразующих трубок такая модернизация целесообразна только при переходе на длительное производство свечей другого типоразмера.



Основные характеристики свечей производимых с использованием станка:

• масса отливаемой свечи – 30 ... 150 грамм;

• диаметр свечи – 14 ... 25 мм;

• длина свечи – 180 ... 320 мм;

• конус в верхней части свечи – 60 ... 140° (возможно изготовление фасонных наконечников);

• изменение массы свечи в зависимости от состава свечной массы и технологического процесса производства +/- 2 грамма;



Обращаем Ваше внимание на то, что станок комплектуется одним комплектом формообразующих трубок. Параметры свечей, производимых на каждом конкретном станке (диаметр свечи, длина, геометрия верхней части свечи), согласовывается с покупателем на этапе заказа станка.

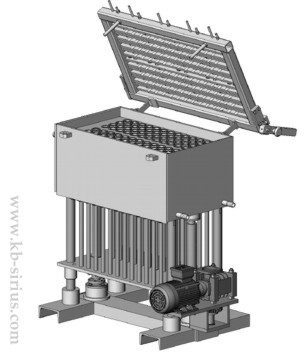

Литьевые стоместные станки для производства столовых и хозяйственных свечей



Станок для литья хозяйственных и столовых свечей включает:

• блок охлаждения свечей;

• узел заливки свечной массы;

• узел обрезки фитилей готовых свечей;

• узел подъема – опускания поршней для подъема готовых свечей и автоматической натяжки фитилей;

• пульт электрического управления;

• узел фиксации готовых свечей в верхнем положении;



Блок охлаждения свечей служит для формообразования и охлаждения свечей. В приливную часть блока охлаждения заливается приготовленная в реакторе свечная масса.

Узел обрезки фитилей готовых свечей служит для обрезки фитилей готовых свечей, в каждый момент времени обрезается только один фитиль. Время обрезки порядка 20 секунд.

Узел подъема – опускания поршней служит для выталкивания готовых свечей в верхнее положение и натягивания фитилей на обратном ходе.

Пульт электрического управления служит для управления включением / выключением двигателей, и т.д.

Узел фиксации готовых свечей в верхнем положении служит для фиксации готовых свечей в верхнем положении и перемещения свечей на выемку и упаковку.



Принцип работы:

1. Фитили продеваются через толкатели, поршни, формообразующие трубки и фиксируются на узле фиксации готовых свечей. Каждой формообразующей трубке назначается отдельная катушка фитиля. При установке новой катушки фитиль продевается вручную через толкатель поршня, поршень (формирующий оголовок свечи), формообразующую трубку и фиксируется на верхней части блока фиксации свечей. Далее в процессе работы протягивается автоматически при подъеме готовых свечей.

2. Блок толкателей с поршнями опускается в нижнее положение.

3. В реактор засыпаются компоненты свечной массы (по рецептуре), смесь разогревается до необходимой температуры. Свечная смесь заливается из реактора в прилив блока охлаждения и растекается по формообразующим трубкам.

4. В блок охлаждения подается холодная вода, для охлаждения свечной массы в формообразующих трубках.

5. После охлаждения в формообразующих трубках находятся готовые свечи. Прилив блока охлаждения освобождается от остатков свечной массы.

6. Опускается блок фиксации готовых свечей.

7. Включается узел подъема – выдвигает готовые свечи в верхнее положение.  Посредством рычага все свечи фиксируются в верхнем положении.

8. Узел подъема опускает толкатели с поршнями в нижнее положение. При этом в каждой трубке автоматически натягивается фитиль для заливки следующей свечи.

9. Свечная смесь подается из реактора в прилив блока охлаждения и растекается по трубкам.

10. После застывания свечной массы в приливе до состояния пластелина узел обрезки фитилей передвигается сначала в крайнее левое положение а затем возвращается в крайнее правое положение – фитили обрезаны.

11. Поднимается блок фиксации готовых свечей. Свечи освобождаются и вручную упаковываются в коробки.

Далее процесс продолжается в цикле - п.п.5-11.



Базовая комплектация:

• блок охлаждения свечей (с одним комплектом формообразующих трубок);

• узел заливки свечной массы;

• узел обрезки фитилей готовых свечей;

• узел подъема – опускания поршней для подъема готовых свечей и автоматической натяжки фитилей;

• пульт электрического управления;

• узел фиксации готовых свечей в верхнем положении

• техническая документация;



Обозначение

С-010

Габариты станка: длина х ширина х высота, мм. 1200 х 800 х 1000
Вес станка, кг. 250
Кол-во одновременно заливаемых свечей, шт. 100
Заправка фитиля ** автомат
Охлаждение проточн.
Гарантированный ресурс, ч. 4000
Температура охлаждения°С 12...16
Установленная мощность, кВт *** 1,5
Производительность станка, шт./час **** 200 ... 500
Цена, USD $5 720

** - в самом начале работы - ручная.

*** - может варьироваться в зависимости от условий эксплуатации.

**** - производительность станка зависит от геометрических размеров производимых свечей - чем больше диаметр свечи, тем больше время охлаждения и соответственно меньше количество заливок свечей в час.

Примечания:

• Производительность оборудования практически не зависит от рецептуры свечной массы (воск, парафин, парафин церезин и т.д.) .

• Изменения конструктивных элементов не влияющие на качество готовой продукции вносятся производителем без согласования с заказчиком.
