Блок управления точечной сварки "ТЕМП"

КБ "Сириус" совместно с ООО "СВАРКОН" предлагает к реализации блок управления точечной сварки "ТЕМП".

Блок управления (в дальнейшем “ блок”) предназначен для управления машинами точечной сварки.



Технические характеристики:

Наименование параметров Значения
1. Номинальное напряжение питания, В 380
2. Частота, Гц 50
3. Диапазоны выдержек времени: 25
- время опускание электрода, с. 0,1-999
- время протекание тока, с. 0,1-999
- время проковки, с. 0,1-999
- пауза между циклами, с. 0,1-999
4. Дискрета регулировки, с. 0,1
5. Номинальный ток, А 1000
6. Напряжение клапана, В 24
7. Вес, кг. 1,0
8. Габаритные размеры, мм. 100х120х160

Комплектность:
• Блок управления - 1 шт.
• Руководство по эксплуатации - 1 шт.

Установка:
1. Заземлите блок, используя соответственный клеммный болт.
2. Приготовьте кабельную розетку с распайкой в соответствии прилагаемой схемой подключения, затем включите розетку в блок. «О» питающего напряжения подсоедините к соответствующей клемме на задней панели блока.
Внимание: Подключение блока к сети должен выполнить электрик.

Инструкция по эксплуатации:

1. Включите главный выключатель. На индикаторе блока загорается три черты. Войдите в меню нажатием кнопки «М». При нажатии кнопки «М» загорается на индикаторе первая выдержка времени t1. Эта выдержка времени необходима для учета времени опускания электрода, создания усилия прижатия, минимизации времени цикла и уменьшении искрения при подаче тока. Используя кнопки: больше (>), меньше (<), выставте нужное значение.
2. Перейдите к заданию следующей выдержки нажатием кнопки «М». При нажатии кнопки «М» загорается на индикаторе вторая выдержка времени t2 время протекания сварочного тока. Аналогично выставьте интервал протекание сварочного тока.
3. Перейдите к заданию следующей выдержки нажатием кнопки «М». При нажатии кнопки «М» загорается на индикаторе третья выдержка времени t3 время проковки. Аналогично выставьте время проковки.
4. Перейдите к заданию следующей выдержки нажатием кнопки «М». При нажатии кнопки «М» загорается на индикаторе четвертая выдержка времени t4 время паузы между циклами. Аналогично выставьте время паузы между циклами. В случае, если педаль КН1 не отпущена, блок работает по циклу повторяя установленные интервалы времени в соответствии с циклограммой.

  Циклограмма работы блока управления точечной сварки

На индикаторе в верхней части 2-х правых знаков имеются точки которые служат для диагностики состояния выходов:
левая точка - на выходе есть команда на включение клапана
правая точка - на выходе есть команда на выключение тиристоров
Они диагностируют состояние выходов во время циклов. Во время работы индикатор отображает обратный отсчет времени по каждой уставке.

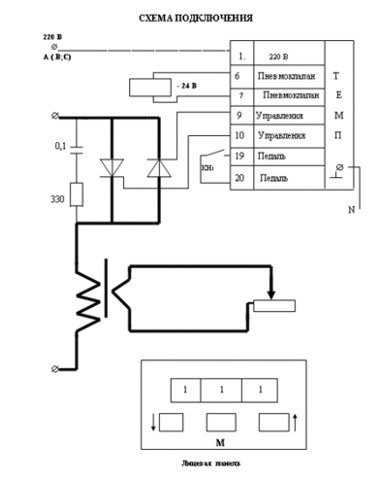

Схема подключения блока управления точечной сварки
