POTOPHO - ПЛЕНОЧНЫЕ ИСПАРИТЕЛИ

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ РОТОРНО - ПЛЕНОЧНЫХ ИСПАРИТЕЛЕЙ:

Роторно - пленочный испаритель (РПИ) предназначен для приготовления концентрированных продуктов методом интенсивного выпаривания исходного сырья как под вакуумом, так и при атмосферном давлении.

Концентрирование пищевых продуктов (молока, сыворотки, томатной пасты, фруктовых соков и т.д.). Внедрены в производство установки по получению томатной пасты, сгущенного молока, сыворотки выпаривания высокоминерализированных жидкостей.

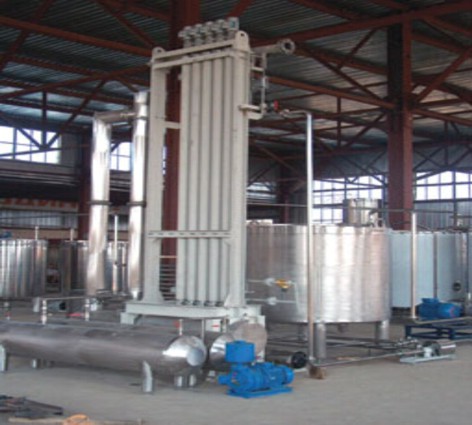

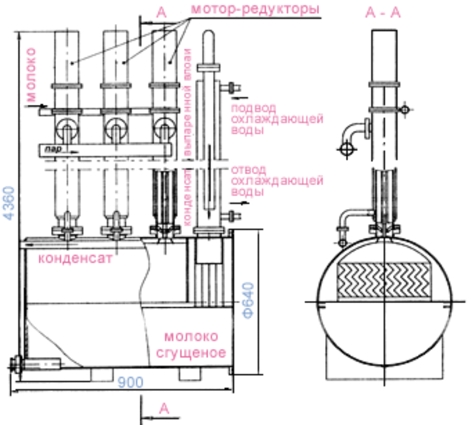

Роторно - пленочный испаритель (выше изображен трехмодульный РПИ для производства сгущенного молока (общий вид - монтажный блок) входит в состав линий по производству сгущенного молока с сахаром и различными наполнителями, сливок с сахаром, томатной пасты, концентрированных соков, жидких отходов производств и т.п.

РПИ выполнен по модульной схеме

РОТОРНО - ПЛЕНОЧНЫЕ ИСПАРИТЕЛИ

Роторно - пленочный испаритель (РПИ) обладает целым рядом особенностей по сравнению с существующими выпарными установками. Основными преимуществами РПИ являются:

 -    отсутствие отложений на теплоотдающей поверхности при температуре выпариваемой среды до 150°С;

 -    возможность использования большой разницы температур между греющей и выпариваемой средами, что позволяет полностью сохранить витаминно - минеральный комплекс первичного продукта;

 -    высокая теплонапряженность теплообменной поверхности (до   250  -   300   105   Вт/м2)   и   низкая   металлоемкость конструкции (в 2-3  раза ниже,  чем  у  существующих установках);

 -     модульность и технологичность конструкций;

 -     высокий   энергетический   потенциал   вторичного   пара, который  позволяет затраченное  на  выпаривание тепло практически полностью использовать на технические и бытовые цели;

 -    малое время нахождения исходного продукта в аппарате при его вертикальной компоновке (до 10 сек.);

 -    высокая степень выпаривания с получением массовой доли конечного продукта до 67%;

 -    конструкции РПИ защищены патентами РФ.

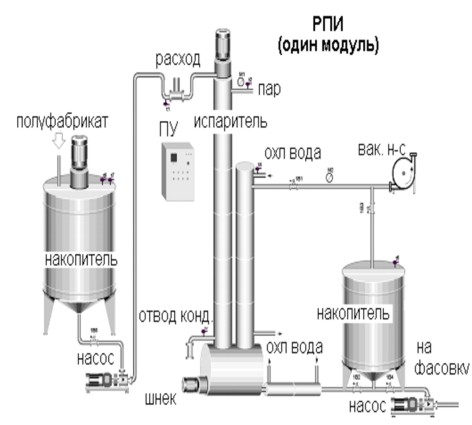

Состав и принцип действия РПИ

Выпаривание исходного продукта (сырья) производится в выпарных трубах, внутри которых встроены вращающиеся турбулизирующие механизмы роторного типа. Перерабатываемое вещество (пищевые продукты, отходы производств, химические компоненты и др.) подается через патрубок в верхней части каждой из труб. Оно растекается равномерно по сечению трубы и стекает по внутренней поверхности вниз в виде пленки под действием силы тяжести; по поверхности пленки «глиссируют» рабочие органы роторного механизма. Труба снаружи подогревается паром до температуры испарения вещества. Вращающиеся лопасти ротора создают в пленке вихревые структуры, ускоряющие в ней тепло - массообменные процессы, обеспечивают эффективное разделение жидкой и паровой фаз при испарении. При этом максимально подавляется образование отложений на внутренней поверхности выпарной трубы.

В результате большая часть воды из стекающего вниз по испарительной трубе вещества превращается в пар («вторичный» пар). «Вторичный» пар проходит через сепаратор, при этом на пластинах сепаратора остаются наиболее крупные капли влаги, увлеченные с паром, которые содержат концентрат выпариваемого вещества; они стекают с пластин в поддон сепаратора. Образующийся в результате выпаривания вещества концентрат поступает из испарительных труб в поддон сепаратора РПИ. Далее он перемещается шнековым транспортером, встроенным в сепаратор испарителя или откачивается насосом в накопитель. "Вторичный" пар поступает в конденсатор, где конденсируется. Конденсат "вторичного" пара подается в накопительную емкость.

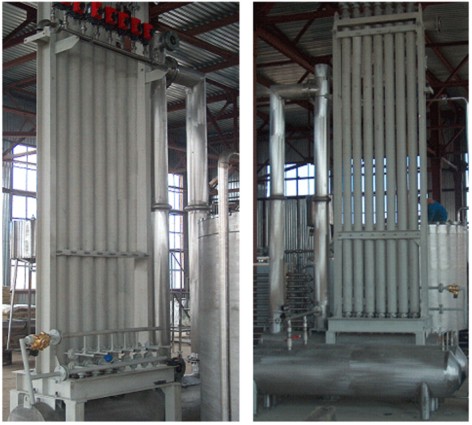

Роторно - пленочный испаритель состоит из ряда (от 1 до 7) испарительных модулей.

РПИ может работать в пищевой промышленности при производстве фруктовых и овощных пюре, паст путем выпаривания сока. Эти продукты получаются быстрее, чем в «традиционных» испарителях, с меньшими энергозатратами и большим коэффициентом выхода.

РПИ – выпарная установка, в которой отсутствует накипеобразование при испарении. Образующийся в небольшом количестве шлам (накипь) рыхлый, при работе роторного турбулизирующего механизма он легко соскальзывает с поверхностей теплопередач. Сохранится натуральный цвет продукта за счет быстрой тепловой обработки.

Особенности призводимых РПИ

- Возможность проведения процесса выпаривания в широком диапазоне параметров греющего пара, что особенно важно при обработке сред с нетермостойкими веществами (молока, томатной пасты, низкомолекулярных кислот и т.д.)

- Малое время пребывания упариваемого раствора в аппарате

- Отсутствие отложений на поверхности РПИ при температуре выпариваемой среды до 150 °С

- Высокая теплонапряженность теплообменной поверхности (до 250-300х105 Вт/м.кв.)

Основные технические характеристики одного модуля РПИ.

Переработка барды

В большинстве предлагаемых сегодня технологических схем переработки отходов на спиртовых и пивоваренных заводах основной акцент делается на разделение барды на кек и фугат с последующей переработкой первого, тогда как переработка фугата остается незатронутой. Одна из последних разработок — роторно-пленочный испаритель, предназначенный для переработки данного вида отходов методом интенсивного выпаривания, устраняет данный технологический недостаток.

Роторно-пленочный испаритель обладает рядом важных преимуществ:

— модульная реализация конструкции (от 1 до 7 испарительных модулей на одном блок-сепараторе), что позволяет постепенно наращивать объемы переработки;

— раствор в РПИ выпаривается в течение короткого времени и при широком диапазоне температур (от 60 до 180°С до концентрации 35% сухих веществ), что способствует максимальному сохранению качеств исходного продукта;

— низкая энергоемкость (расходуется 1,1 кг пара на 1 кг выпаренной влаги);

— отсутствие отложений на поверхности РПИ при температурах до 190°С;

— высокая теплонапряженность (до 300*105 Вт/м2);

— металлоемкость конструкции в 2—3 раза ниже, чем у существующих аналогов;

— дистиллят, как побочный продукт выпаривания, может вторично использоваться для производства бражного раствора и в технологическом процессе;

— РПИ для размещения требует минимума производственных площадей (2,5 м2).

Применяя РПИ, производители спирта и пива получат возможность полной переработки послеспиртовой барды и пивной дробины. После доведения данных отходов на РПИ до пастообразного состояния и последующей досушки на специальной сушильной установке на выходе получается ценный вторичный продукт — сбалансированный корм для животных, соответствующий стандарту DDGS.

РПИ имеет сертификаты соответствия.

Производительность по выпариваемой среде, параметры греющего пара, привязка к энергоисточнику, технологическая схема и др. определяются Заказчиком в ТЗ и подтверждаются Исполнителем исследованиями на полномасштабном модуле.

P.S.  РПИ решает те же задачи, что и импортная установка "Wigand 2000", но в отличии от нее не имеет мест пригорания. За счет этого повышается качество готового продукта и эффективность производственного процесса.
